| 도면의 좌, 우 상, 하단의 4면에 사용자가 |
| 입력 한 치수선을 그리는 기능입니다. |
| |

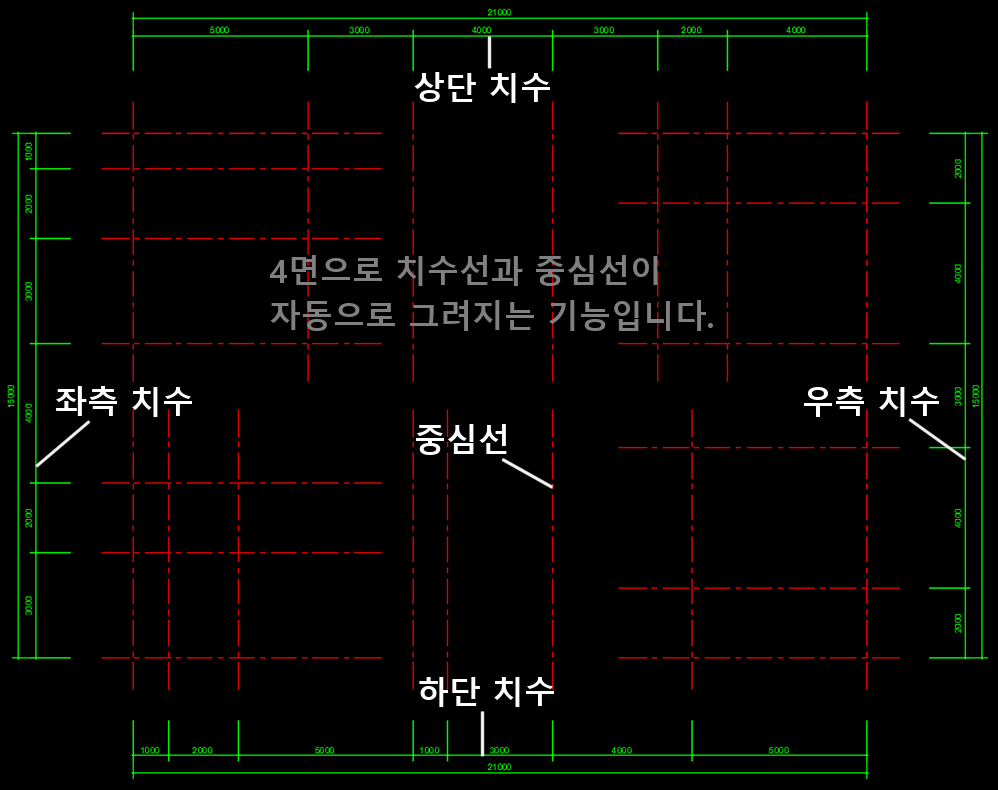

| 그려진 치수선은 4면의 전체 치수와 세부 |
| 치수가 함께 그려지며, 초록색의 치수와 빨간 |
| 색의 중심선이 각기 고유 도면층으로 표현됩 |
| 니다. |
| |
| 사용자가 치수선을 그리기 위해 수많은 치수 |
| 선 설정 (치수선 크기, 치수 글자크기, 간격, |
| 화살표, 도트 설정, 화살표의 크기 등등..)과 |
| 중심선의 선타입과 문자크기 등을 설정하는 |
| 수고를 덜 수 있습니다. |
| |

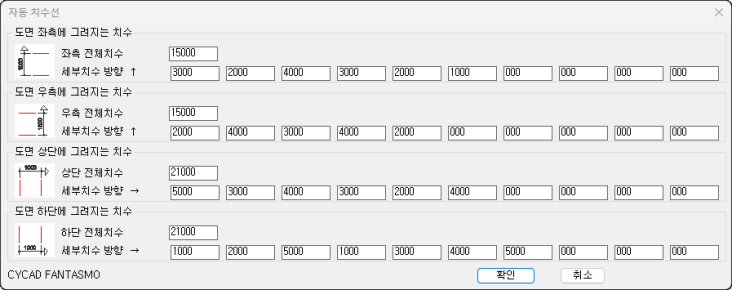

| CAD 초보자라도 좌, 우, 상, 하단의 전체 치수 |
| 와 세부 치수를 대화상자의 화살표 방향으로 |
| 순서대로 입력하고 확인버튼을 누르면 최 단 |
| 시간에 4면으로 자동 치수가 그려집니다. |
| |
|
|
